Reparar Grundig TK 845

[alberto777]

Hola a todos!
Primero que nada, espero todo os vaya muy bien

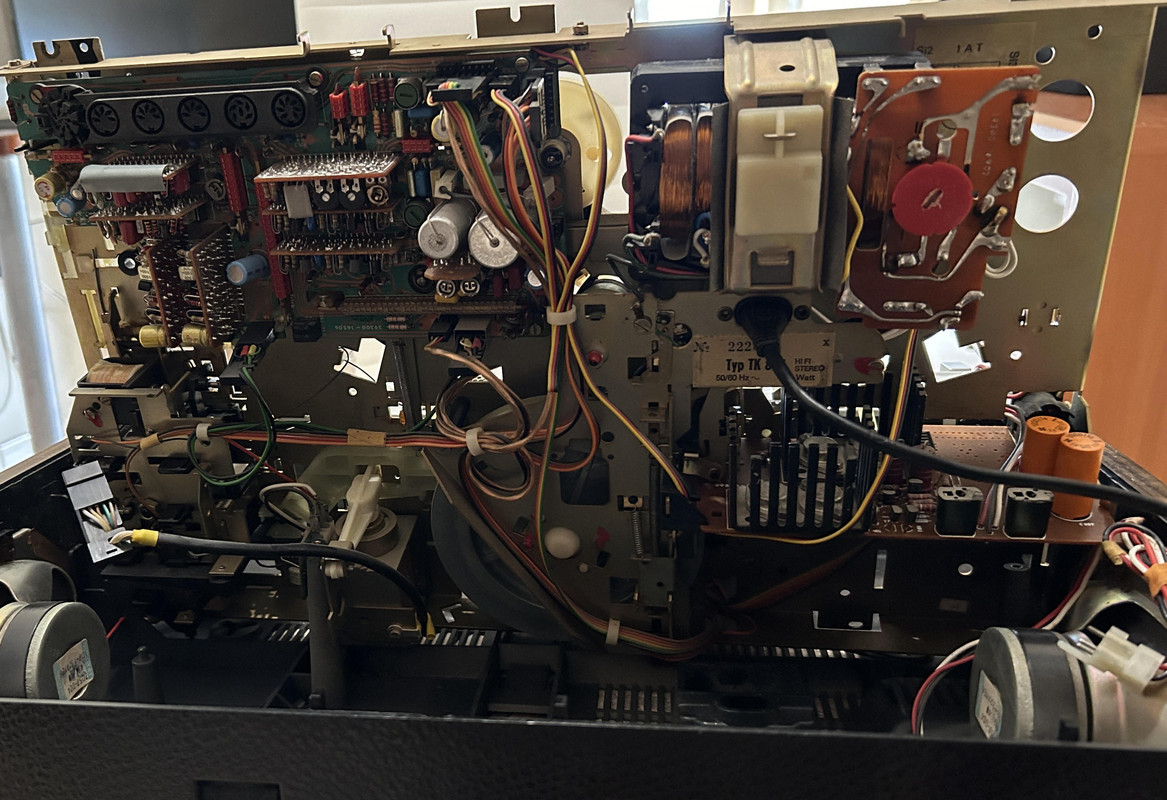

Escribo por aquí para ver si pueden ayudarme en esta andadura, y es que como el titulo indica, estoy intentando devolver a la vida (después de 50 años) un Grundig TK 845.



Os voy comentando lo que ocurre y las pruebas que he realizado:

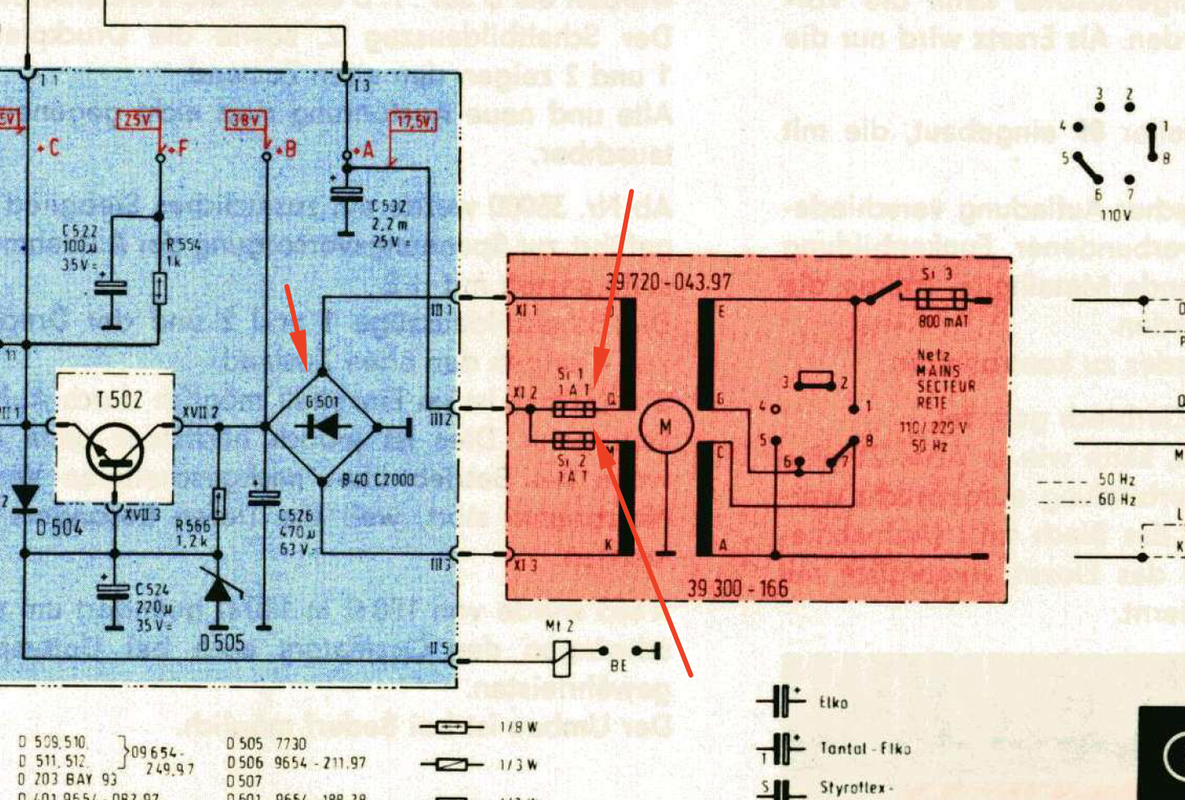

1.- Basándome en el manual, la placa de la fuente de alimentación tiene 2 fusibles (800mA y 2 de 1A). Los he reemplazado y los de 1A se han vuelto a romper (llegaron a encenderse las luces y moverse las agujas). Cabe decir que el motor sí que funciona.


2.- Si desconecto la placa a la que va conectada, el fusible no se rompe, por lo que entiendo que es ahí donde se genera ese aumento de intensidad.

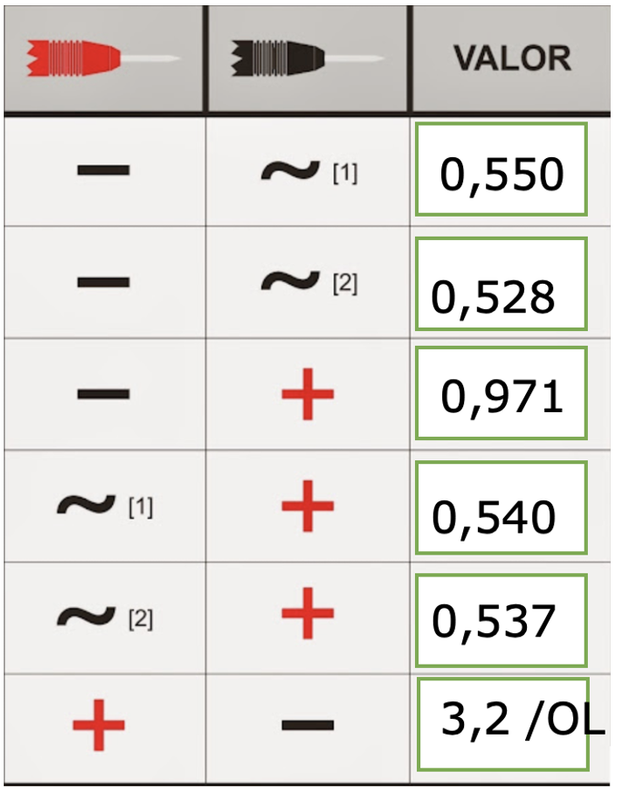

3.- Leyendo por aquí he visto que uno de los principales causantes de esto puede ser el rectificador (G501 en el esquema), he hecho un par de mediciones con el multímetro:


Las mediciones me parecen correctas, salvo la ultima que tengo dudas, dado que va aumentando los valores hasta ponerse en "OL" (no estoy seguro si esto es lo normal).

Cualquier ayuda está más que agradecida, muchas gracias de antemano.

[JC2]

[parasimples]

A veces un diodo puede dar valores correctos con el tester, pero luego, cuando se le aplica el voltaje y la corriente de trabajo funcionar mal. Cambiar los diodos cuesta muy poco, y tal vez acabas antes. Además, para comprobarlos hay que sacarlos de la placa, si no, puedes estar midiendo cualquier otra cosa, como ese cuyo voltaje va en aumento hasta O. L., seguramente porque habrá un condensador que se carga.

[casito]

y cambiar los condensatormierder que lleva esa máquina, no solo quitarás el problema, si no que funcionará mejor y con menos ruidos de fondo

[alberto777]

A veces un diodo puede dar valores correctos con el tester, pero luego, cuando se le aplica el voltaje y la corriente de trabajo funcionar mal. Cambiar los diodos cuesta muy poco, y tal vez acabas antes. Además, para comprobarlos hay que sacarlos de la placa, si no, puedes estar midiendo cualquier otra cosa, como ese cuyo voltaje va en aumento hasta O. L., seguramente porque habrá un condensador que se carga.

y cambiar los condensatormierder que lleva esa máquina, no solo quitarás el problema, si no que funcionará mejor y con menos ruidos de fondo

Muchas gracias por la pronta respuesta.

Me queda claro la idea de cambiar el puente rectificador, intentaré encontrar el mismo modelo (B40C2000-1500).

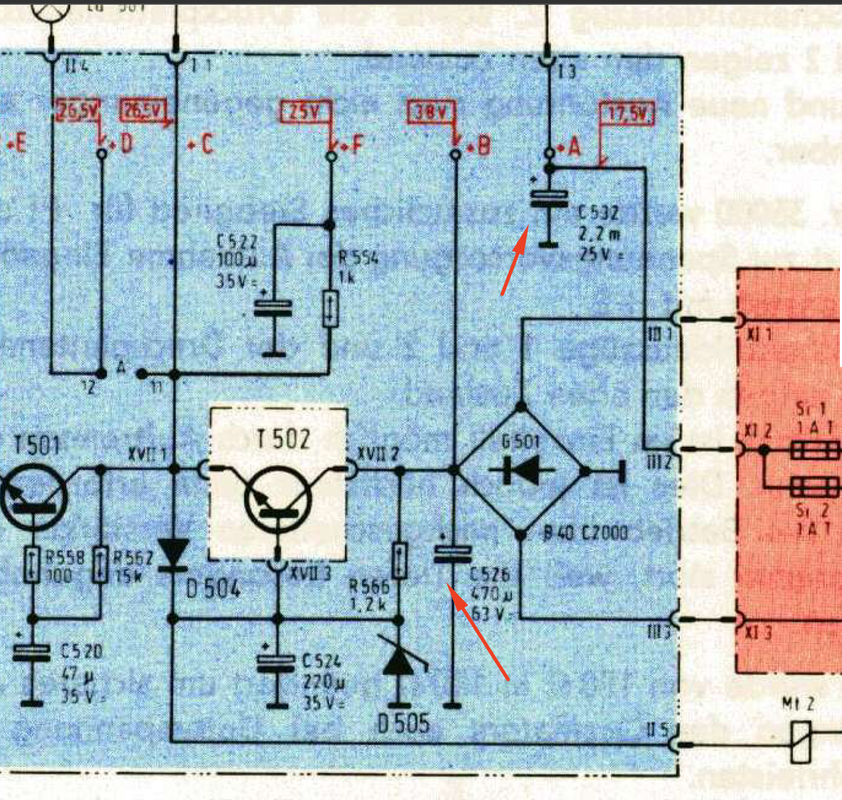

Sobre los condensadores, ¿cuáles debería sustituir?. Viendo el esquema, como principales veo los siguientes:



- 2000 uF 35V
- 470 uF 63V

Si se os ocurre cualquier otra cosa estoy agradecido.
Un saludo

[parasimples]

Yo cambiaría todos los electrolíticos.

[casito]

yo también, los amarillos son mierdercondensator

[parasimples]

yo también, los amarillos son mierdercondensator

[eclectiktronik]

Los condensadores dorados FRAKO muchas veces se quedan en corto y provocan el fallo mencionado. No soy partidario de cambiar condensadores de golpe sin mas, pero esos (juntos con los Rifa, los Röederstein y los viejos de cera) son componentes que son problemáticos, y toca cambiarlos si o si.

[alberto777]

Muchas gracias por las recomendaciones.
Hoy pude buscar tiempo y reemplazar los componentes que me dijisteis, y por lo que parece el problema se ha resuelto
El fusible ya no se rompe y parece estable.
Lo que toca ahora es cambiar las correas, las cuales estaban prácticamente desintegradas debido al paso del tiempo.
Por casualidad, ¿conocéis algunas que sean equivalentes a las originales?, ¿o tendría que buscar exactamente el mismo modelo?

Muchas gracias de nuevo, sois los mejores!

[parasimples]

Coge un hilo de estaño, colócalo como si fuera la correa y córtalo a la medida. Eso te dará la longitud de la correa una vez puesta y estirada. Luego cortas otro hilo de estaño que mida un 10% menos y otro que mida un 20% menos. Los pones sobre la mesa formando dos circunferencias concéntricas. Cualquier correa que quepa entre ellas es válida.



O lo que es lo mismo, entre 0.8L y 0.9L.
Después tendrás que buscar una tienda donde las vendan, que cada vez son menos, o buscar en Aliexpress.
https://a.aliexpress.com/_EzaKLMh
Estas son de perfil cuadrado, no sé si las que necesitas son así o son planas.
https://a.aliexpress.com/_ExRmgaZ
También hay que mirar el grosor, sobre todo con las de perfil cuadrado. Funcionarà igual, pero si las pones del grosor original mejor.

[alberto777]

Muchas gracias por la recomendación de las correas, justo estaba con ello pero por desgracia tengo que dar unos pasos atrás.

Como dije, parecía ir correctamente, ya que funciona el motor, rebobinado, luces, agujas, altavoces, etc. Pero ha sido darle al botón de “play”, y a los 2 segundos me vuelve a tirar el fusible. En total he cambiado alrededor de 13 condensadores + el rectificador, ¿que podría estar causando esto?

[parasimples]

Supongo que selector de voltaje está en la posición correcta.
¿Hay alguna lamparita indicadora del play?
Si la hay, podría estar cortocircuitada.
Quizá algún contacto, algún microrruptor doblado o pegado, no sé, algún cable suelto.
La tecla de play mueve piezas mecánicas y estas accionan contactos eléctricos que conectan el motor y también conectan o desconectan otras partes del circuito. Es cuestión de inspeccionar ese conjunto electromecánico.

[alberto777]

He hecho bastantes pruebas, pero por desgracia sin llegar a muchas conclusiones.

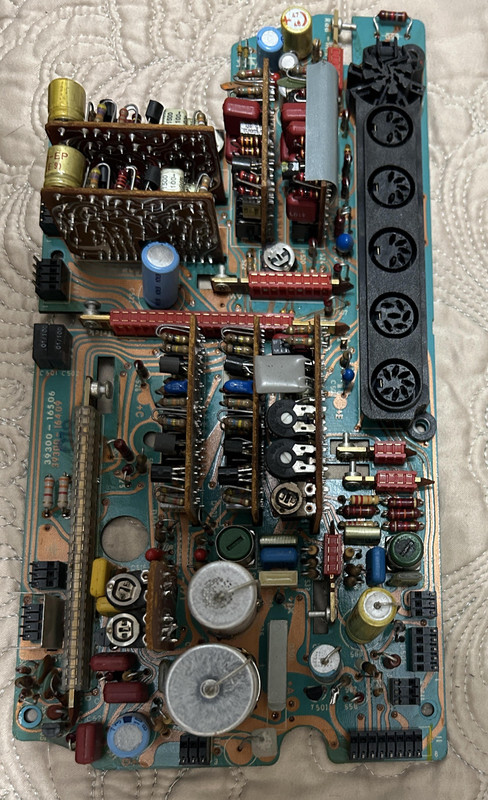

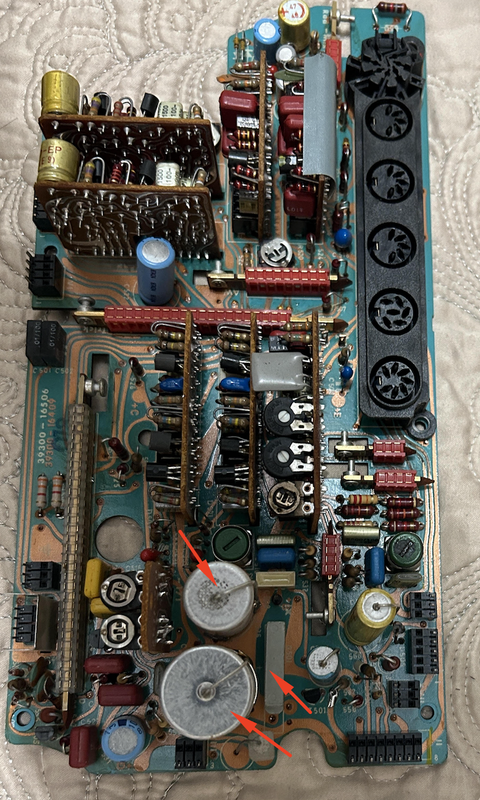

Lo único que he visto y que puede que tenga relación, es el siguiente circuito, el cual parece que interactúa con el "play":




Las tres salidas del circuito dan un voltaje de 20v independientemente del estado del botón (tal vez un dato irrelevante).
Aún así los he desoldado y vuelto a soldar, para evitar que causaran algún corto.
Otro dato es que al accionar el "play", el componente asociado a dicha placa emite un sonido como si de un generador se tratara, y bajando mínimamente el mecanismo que tiene al centro, hasta que los fusibles saltan y todo se viene abajo, salvo el motor centrar que sigue en movimiento.

Muchas gracias por las molestias que os tomáis.

[parasimples]

No sé qué puede hacer ese circuito, pero puedes probar a desconectarlo y accionar la tecla de play. Si deja de fundir el fusible, el fallo podría estar en esa placa o en algo que esté conectado a ella.
